CEL-FI QUATRA
CEL-FI QUATRA
Интеллектуальный повторитель сотовой связи, предназначенный для улучшения качества покрытия в ЗG, 4G и LTE сетях мобильных операторов связи.
ОПИСАНИЕ ХАРАКТЕРИСТИКИ ДОКУМЕНТАЦИЯ
  • Конкурентная цена за м2 покрытия
  • Масштабируемость решения
  • Возможность работы в режиме Off-Air
  • Легкая и быстрая интеграция с максимальным качеством покрытия
  • Удаленный мониторинг и управление с помощью Wave платформы
Лучшее решение для улучшения качества связи в больших помещениях

Cel-Fi QUATRA — это масштабируемая активная антенная система, которая является экономичным, гибким и простым в развертывании решением для улучшения качества покрытия в помещениях площадью до 60 000 м2. Это гибридное решение, объединяющее в себе лучшие из активных DAS и технологии Smart Booster. QUATRA работает в автономном режиме или может быть интегрирован с оборудованием мобильного оператора и работать в режиме распределенных зон покрытия, создавая тем самым общую глобальную зону максимального покрытия.

Cel-Fi QUATRA работает в режиме самоконфигурирования и самооптимизации, поддерживет технологию RF over Ethernet (RFoE) и использует Power-over-Ethernet (POE) для простоты и легкости в установке обслуживающим персоналом. Система легко мониторится и управляется с помощью платформы Cel-Fi WAVE.

Преимущества:
  • Улучшает качество покрытия до 15 000 м2 на одну систему Cel-Fi QUATRA.
  • Масштабируемая до четырех систем для площади покрытия до 60 000 м2.
  • Низкая стоимость за м2 по сравнению с аналогичными решениями.
  • Простота развертывания
  • Безопасность работы с сетью оператора связи для передачи голоса и данных
  • Самоконфигурирование и самооптимизация системы
  • Интеллектуальный алгоритм работы оптимизирует качество сигнала
  • Удаленный мониторинг и управление с помощью платформы WAVE Cel-Fi
  • Возможность работы в режиме Off Air и Small Cell
  • Усиление сигнала до 100 дБ в режиме Off Air
  • Система имеет внутреннюю антенну (MIMO) и разъем для подключения внешней антенны (MIMO)
  • IntelliBoost 6 Core Processor обеспечивает высокую скорость работы при низком энергопотреблении
  • Расширенные алгоритмы цифровой эхоподавления и фильтрации каналов
  • Автоматическое регулирование усиления (AGC) максимизирует мощность системы
  • Адаптивное выравнивание сигнала
  • Полная интеграция с сетью оператора, улучшает эффективность сети, не вызывая помех
  • Только один источник питания для всей системы (в NU)
Масштабируемость системы
Конфигурации включения системы
Конфигурация распределенной системы
Элементы QUATRA
Портал Cel-Fi WAVE

Платформа Cel-Fi WAVE позволяет управлять устройствами и поддерживать системы QUATRA на базе Cel-Fi. Мобильное приложение Cel-Fi облегчает использование на месте. Оповещения и сигналы тревоги могут быть предварительно настроенные при заказе оборудования или могут быть настроены вручную администратором.

Платформа Cel-Fi WAVE представляет собой облачную платформу удаленного управления, которая позволяет пользователям / операторам управлять несколькими системами QUATRA на базе Cel-Fi.
Особенности платформы:

  • Управление устройствами и ресурсами Cel-Fi
  • Моделирование и отчетность данных
  • Мобильные и компьютерные приложения
  • Глобально надежная безопасность операторского уровня
  • Пользователи могут получить доступ к порталу Cel-Fi WAVE через стандартный интерфейс или интегрировать его через API.

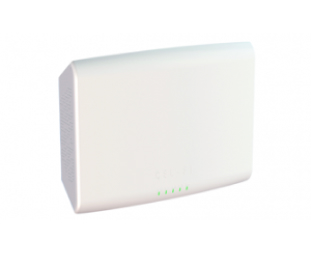

Cel-Fi QUATRA – Блок сети (NU)

Cel-Fi QUATRA Блок сети (NU) является центральным узлом системы. Один Блок сети (NU) может работать с четырьмя Блоками покрытия (СU) для обеспечения покрытия до 15 000 м2.

  • Предоставляет донорский сигнал для системы Cel-Fi QUATRA
  • Обеспечивает питание всех блоков системы (до четырех)
  • Подключение к облачной платформе WAVE для удаленного мониторинга и управления
Cel-Fi QUATRA – Блок покрытия (СU)

Cel-Fi QUATRA Блок покрытия (CU) — это удаленный радиоуправляемый блок системы, который ретранслирует радио сигнал. Экономичная и простая в развертывании система использующая Power-Over-Ethernet (POE) для четырех CU.

  • Обеспечивает покрытие в системе Cel-Fi QUATRA (до четырех на Блок сети)
  • Питание Power-Over-Ethernet (POE)
  • Самоконфигурирование и самооптимизация
Cel-Fi QUATRA Small Cell адаптер (SCIF)

Адаптер Cell-Fi QUATRA Small Cell Interface (SCIF) упрощает радиочастотные соединения между активным операторским оборудованием и Блоком сети (NU). Он включает в себя основной блок и все кабели для подключения к Блоку сети (NU).

  • Упрощает подключение к активному оборудованию оператора
  • Обеспечивает правильное подавление и изоляцию сигнала
  • Требуется в случае установки с подключением к активному радио оборудованию оператора
Панельная MIMO Cel-Fi антенна — внутренняя / наружная антенна для Cel-Fi QUATRA.

Интеллектуальный алгоритм Cel-Fi объединяет характеристики Cel-Fi MIMO Panel Antenna с платформой WAVE Cel-Fi, чтобы обеспечить лучшее покрытие. Антенна подключается к любому Блоку сети (NU) или Блоку покрытия (CU) с поддержкой MIMO при помощи кабелей QMA. Собственный 8-позиционный антенный адаптер, предназначенный для поиска наилучшего уровня донорного сигнала, работая совместно с платформой Cel-Fi WAVE в реальном режиме времени, позволяет поворачивать антенну с шагом в 45 градусов для достижения наилучшей производительности.

  • Высокий коэффициент усиления панельной MIMO антенны
  • Адаптер с 8-позиционным шагом 45градусов для поиска лучшего донорного сигнала
  • Включает в себя опции для потолочного, настенного и напольного монтажа
  • Используется в конфигурации Off Air
Cel-Fi QUATRA Range Extender (QRE)

Cel-Fi QUATRA Range Extender — это устройство с поддержкой Power over Ethernet (PoE), которое увеличивает расстояние соединения между Блоком сети (NU) и Блоком покрытия (CU).

  • Позволяет увеличить длину кабеля CAT5 между Блоком сети (NU) и Блоком покрытия (CU) до 200м
  • Питание через Ethernet (не требуется отдельный источник питания или инжектор PoE)
Конфигурация
Запрограммированно под соответствующего мобильного оператора связи
Рабочие условия
  • Рабочая температура: от 0 ° до 40 ° C
  • Температура хранения: -25 ° до 60 ° C
  • Относительная влажность: от 0% до 95%, без конденсации
  • Питание
  • 54 В DC, 2.22 Amp. Через внешний источник питания
  • Внешнее питание: 100 до 240 В AC, 47 – 63Hz
  • Потребляемая мощность менее 120 Вт
  • Физические характеристики
  • Блок сети (NU): 264x185x62 мм, вес 1.2 кг
  • Блок покрытия (CU): 225x185x37 мм, вес 0.83 кг
